PTC Luftkanalheizer DN125 | DN160
PTC Luftkanalheizer DN125 | DN160

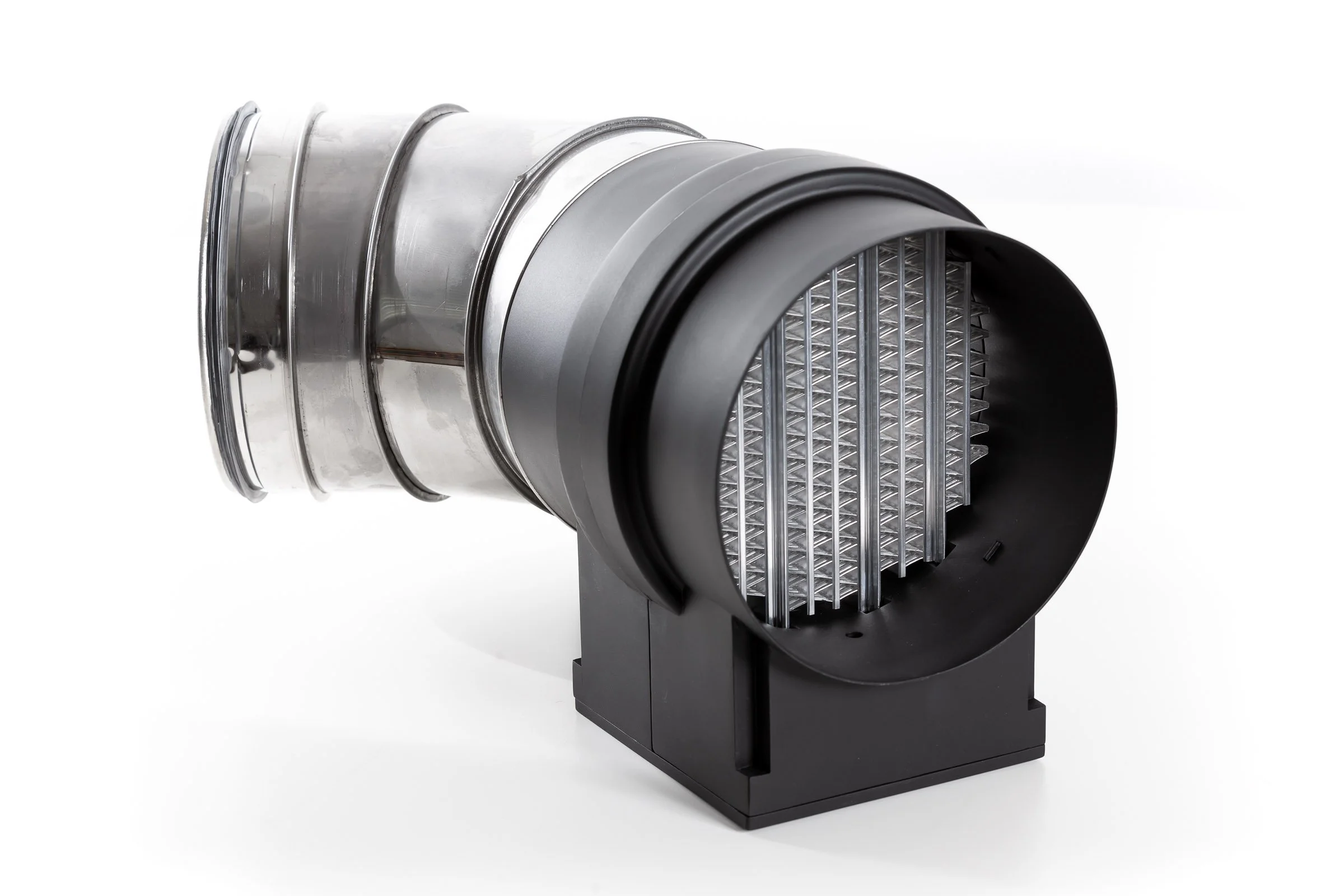

PTC Kanalheizer mit isoliertem PTC Heizregister mit Delta-Rippe zum Einsatz in Luftkanälen in der Gebäudeklimatisierung
Leistung bis zu 1,2kW
Spannung 230V
Hohe Sicherheit und Energieeffizienz dank PTC-Effekt
PTC Luftkanalheizer – DN125 | DN160
Sorgenfreies Handling, einfache Integration, sicheres Heizen, geringer Druckverlust - das sind die Ansprüche unserer Kunden der Branche Gebäudeklimatisierung. Der PTC Luftkanalheizer eignet sich hervorragend als Vor- oder Nachheizer für zentrale & dezentrale Lüftungssysteme mit Wärmerückgewinnung. Dank isoliertem PTC Heizregister mit Delta-Rippe erzielt er einen wesentlich geringeren Druckverlust und eignet sich besonders für hohe Luftvolumenströme oder leistungsschwächere Lüfter.
Den PTC Kanalheizer gibt es in verschiedenen Varianten mit Leistungen bis zu knapp 1,2kW. Er ist in zwei Standarddurchmessern DN125 und DN160 (coming soon) erhältlich.
Die Variante mit Leistungsregelung verfügt über eine ins Gehäuse integrierte Elektronik. Die Leistungsregelung erfolgt über Analog- oder PWM-Signal.
Die Variante mit festen Leistungsstufen kann mittels dem im Gehäuse integrieten Klemmblock auf 3 Leistungsstufen (350W / 750W / 850W bzw. 1200W) betrieben werden. Der integrierte Temperaturbegrenzer kann optional angeschlossen werden.
PTC Luftkanalheizer bringen alle Vorteile der PTC Heiztechnologie mit sich. Dank PTC Effekt passen die Heizelemente ihre Leistung dynamisch an, ohne dass sie eine maximale Temperatur überschreiten. Hohe Betriebssicherheit und Energieeffizienz zugleich, ganz ohne zusätzliche Schaltelemente.
FEATURES
Leistung bis zu 1,2kW
Spannung 230V AC
Erhältlich in den Standarddurchmessern DN125, DN160 (coming soon)
Erhältlich mit Leistungsregelung über Analog- oder PWM-Signal (Standby-Lesitung 0,5W) oder mit drei festen Leistungsstufen und Temperaturbegrenzer, anschließbar mittels Klemmblock
Heizelement und Elektronik bzw. Klemmblocck integriert im Kunststoffgehäuse
Elektrisch isolierte, gekapselte Heizelemente
Technische Daten
Variante mit Leistungsregelung
| PTC Kanalheizer mit Leistungsregelung | DIN125 18/22 | DN125 26/22 |
|---|---|---|
| Heizleistung (W) | 850 | 1200 |
| Nennspannung (VAC) | 230 | 230 |
| Differenzdruck bei 20 °C & 150 m³/h (Pa) | 25 | 36 |
| Einschaltstrom (A) | 7 | 9 |
| Standby-Leistung (W) | 0,5 | |
| Steuersignal Analog (VDC) | 0 – 10 | |
| Steuersignal PWM (VDC) | 10 | |
| Störmelde-Relais | Schließer; max. 230V AC; 30V DC; 2A (AC/DC) | |
| Anschlussdurchmesser (mm) | DN125 (Female) | |
| Außenabmessung (H x B x T) (mm) | 232 x 152 x 165 | |
| Gewicht (kg) | 1,5 | |
| Temperaturbegrenzer | T_Open = 60 °C ± 5 K; T_Reset = 30 °C ± 15 K | |
Variante mit festen Leistungsstufen
| PTC Kanalheizer mit festen Leistungsstufen | DIN125 18/22 NC | DN125 26/22 NC |
|---|---|---|
| Leistungsstufe P1 (W) | 350 | 350 |
| Leistungsstufe P2 (W) | 750 | 750 |
| Leistungsstufe P3 (W) | 850 | 1200 |
| Differenzdruck bei 20 °C & 150 m³/h (Pa) | 25 | 36 |
| Einschaltstrom (A) | 8 (P3) | 12 (P3) |
| Nennspannung (VAC) | 230 | |
| Anschlussdurchmesser (mm) | DN125 (Female) | |
| Außenabmessung (H x B x T) (mm) | 232 x 152 x 165 | |
| Gewicht (kg) | 1,5 | |
| Temperaturbegrenzer | T_Open = 60 °C ± 5 K; T_Reset = 30 °C ± 15 K | |
WEITERE LÖSUNGEN
Sie haben nichts passendes gefunden? Kundenspezifische Lösungen sind unsere Kernkompetenz. Mehr dazu
Anwendungsfelder
PTC Luftkanalheizer sind speziell konstruiert für den Einsatz in der Gebäudeklimatisierung:
Kanalheizer für Luftkanäle in der Gebäudeklimatisierung, Vor- oder Nachheizer für zentrale & dezentrale Lüftungssysteme mit Wärmerückgewinnung
