Isolierte Hochvolt Luftheizer HRP HV (400-600V) | PTC Heizregister
Isolierte Hochvolt Luftheizer HRP HV (400-600V) | PTC Heizregister
HRP Hochvolt sind elektrisch isolierte PTC Heizregister mit hoher Widerstandsfähigkeit gegen Feuchtigkeit und Schmutz zur homogenen Erwärmung von Luftströmen
Leistung bis zu 2,5kW
Mehrspannungsfähig im Bereich 400 - 600 V
Hohe Sicherheit und Energieeffizienz dank PTC-Effekt
Isolierte Hochvolt PTC Heizregister (HRP HV) bis 600V
Um dem Bedarf von immer höher werdenden Leistungsansprüchen gerecht zu werden, setzten elektrifizierte Systeme zunehmend auf Spannungen von bis zu 900V. Die zahlreichen Vorteile der Spannungserhöhung treiben die technische Entwicklung nicht nur in der Automobilelektrifizierung voran, sondern umfassen die gesamte Transportmittelbranche.

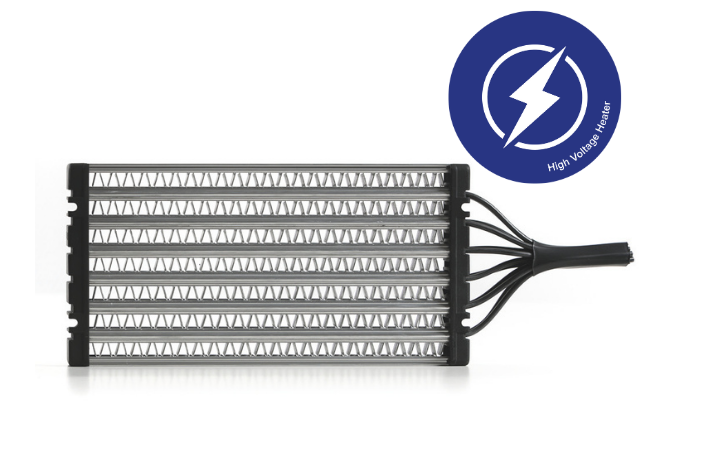

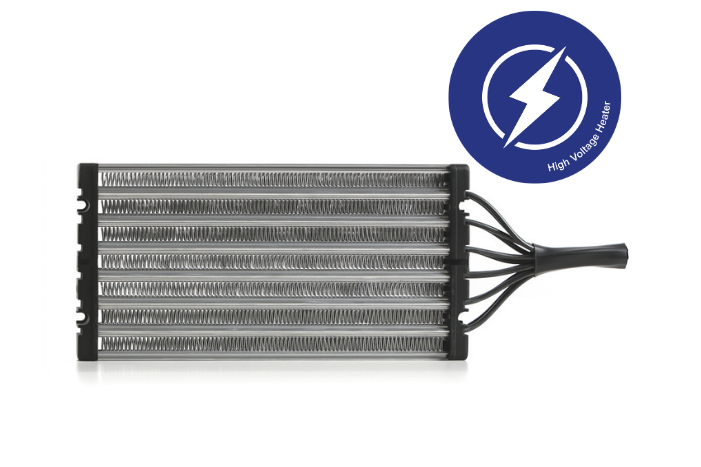

Isolierte Hochvolt PTC Heizregister der Serie HRP HV sind leistungsstarke Heizer zur homogenen Erwärmung von Luftströmen. Sie bestehen aus schmalen Aluminiumprofilen mit verpressten Heizelementen und Heizrippen in wahlweise V- oder Delta-Form. Die an beiden Enden angebrachten Abschlussschienen sind für die einfache Montage und für das Anbringen von Zubehör mit einer T-Nut ausgestattet. Dank gekapselter PTC Heizelemente besitzt die HRP Serie eine höhere Widerstandsfähigkeit gegen Feuchtigkeit und Schmutz.
Isolierte Hochvolt Heizregister gibt es in verschiedenen Varianten mit Leistungen bis zu knapp 2,5kW. Sie sind in zwei Standardgrößen (M, L) mit wahlweise V- oder Delta-Rippe erhältlich. Die Hochvolt HRPs mit Delta-Rippe erzielen bei minimal reduzierter Leistung einen wesentlich geringeren Druckverlust und sind besonders geeignet für hohe Luftvolumenströme oder leistungsschwächere Lüfter. Isolierte Hochvolt Heizregister sind mehrspannungsfähig und können in einem Spannungsbereich von 400V bis 600V problemlos betrieben werden.
Die Isolierung und die robuste Bauweise der HRP Hochvolt ermöglichen, trotz Spannungen von bis zu 600V, eine einfache Handhabung, sowie eine bauraumsparende Verbauung direkt im Hochvoltsystem. Der Entfall von Kunststoffteilen zum Schutz vor hohen Spannungen, ist, neben der Beständigkeit gegen Schmutz, Feuchtigkeit und Vibrationen, nur einer der positiven Effekte des isolierten Heizregisters. Optional kann ein seitlicher Kunststoffrahmen mit integrierten Anschraubpunkten zur thermischen Isolation und einfachen Montage angebracht werden.
PTC Heizregister bringen alle Vorteile der PTC Heiztechnologie mit sich. Dank PTC Effekt passen die Heizelemente ihre Leistung dynamisch an, ohne dass sie eine maximale Temperatur überschreiten. Hohe Betriebssicherheit und Energieeffizienz zugleich, ganz ohne zusätzliche Schaltelemente.
FEATURES
Leistung bis zu 2,5 kW pro Heizelement
Mehrspannungsfähig im Bereich 400 – 600 V AC oder DC
Regelung des Heizelements über PWM möglich (bitte Benutzerhinweise beachten)
Elektrisch isolierte, gekapselte Heizelemente
Abschlussschiene mit Nut 4,5 mm
Homogene Belastung bei dreiphasigem Anschluss
Erhältlich in den Standardgrößen M und L mit V- oder Delta-Rippe
Optional: Seitlicher Kunststoffrahmen mit integrierten Anschraubpunkten und thermischer Isolation; Befestigungsschlitten mit Anschraubpunkten; Temperaturbegrenzer gekapselt (nur Signalgeber)
Technische Daten
| Isolierte Hochvolt PTC Heizregister | HRP HV M | HRP HV L | HRP HV M | HRP HV L |
|---|---|---|---|---|
| Rippenform | Delta | V | ||
| Betriebsspannung (V) | 400 - 600 | 400 - 600 | ||
| Heizleistung 600V bei 20°C & 300m³/h (W) | 1200 | 1600 | 1500 | 2100 |
| Max. Einschaltstrom 600V (A) | 13 | 18,5 | 14,5 | 20 |
| Differenzdruck bei 20°C, 200m³/h (Pa) | 29 | 16 | 118 | 59 |
| Einsatztemperatur (°C) | -40 bis +65 | -40 bis +65 | ||
| Umgebungsluftfeuchtigkeit (rH) | Max. 95 %, nicht kondensierend | Max. 95 %, nicht kondensierend | ||
| Länge Heizregister ohne Rahmen (mm) | 153,6 | 210 | 153,6 | 210 |
| Länge Heizregister mit Rahmen (mm) | 174,6 | 231 | 174,6 | 231 |
| Breite (mm) | 129,2 | 129,2 | ||
| Heizkreise (Stck) | 6 | 6 | ||
| Litzenlänge ohne Rahmen (mm) | 170 | 170 | ||
| Litzenlänge mit Rahmen (mm) | 160 | 160 | ||
WEITERE LÖSUNGEN
Sie haben nichts passendes gefunden? Kundenspezifische Lösungen sind unsere Kernkompetenz. Mehr dazu
Zubehör
Anschraubpunkte integriert in Rahmen
Optionaler seitlicher Rahmen; Temperaturbegrenzer Clip (geeignet für Rahmen)
T-Nut, Befestigungsschlitten mit Anschraubpunkt
Befestigungsschlitten mit Temperaturbegrenzer
Temperaturbegrenzer Signalgeber (geeignet für Rahmen und Schlitten)
Anwendungsfelder
Isolierte Hochvolt PTC Heizregister der Serie HRP kommen in den Branchen Sonderfahrzeuge und Bahn zum Einsatz. Die flexibel einsetzbaren Heizer übernehmen dabei die verschiedensten Funktionen:
Kabinenbeheizung für Sonderfahrzeuge, Heizung für Bahnapplikationen, Cockpit Heizer, uvm.
Es handelt sich hierbei um Produkte basierend auf einem Baukastensystem, die für viele Anwendungsfelder geeignet sind. Der genaue Einsatzzweck sollte vorab immer mit dem Vertrieb abgestimmt werden – gerne beraten wir Sie individuell!
