HRP sind elektrisch isolierte PTC Heizregister mit hoher Widerstandsfähigkeit gegen Feuchtigkeit und Schmutz zur homogenen Erwärmung von Luftströmen
Leistung bis zu 3kW
Spannung 115V oder 230V
Hohe Sicherheit und Energieeffizienz dank PTC-Effekt
Isolierte PTC Heizregister (HRP)

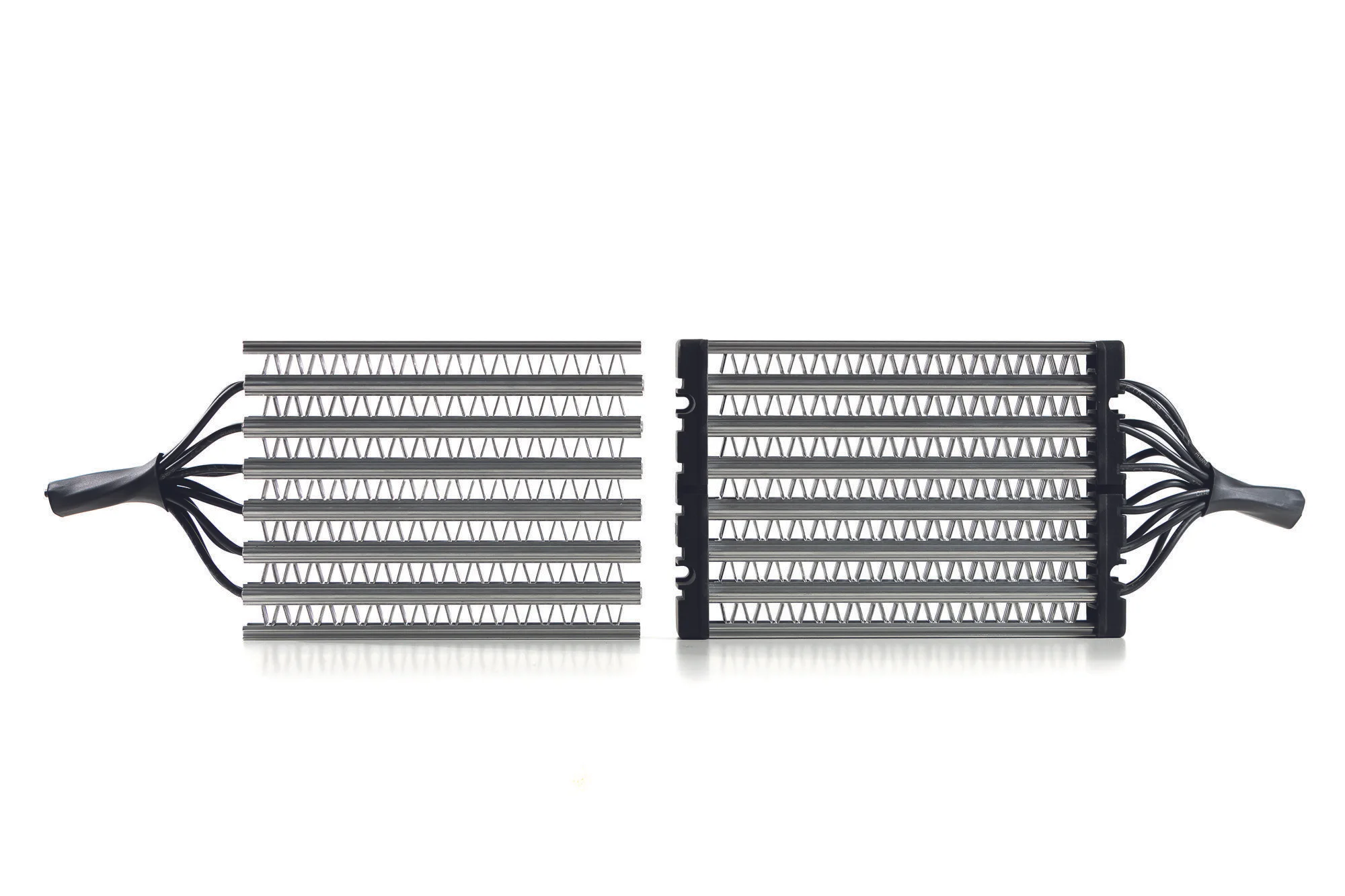

Isolierte PTC Heizregister der Serie HRP sind leistungsstarke Heizer zur homogenen Erwärmung von Luftströmen. Sie bestehen aus schmalen Aluminiumprofilen mit verpressten Heizelementen und Heizrippen in wahlweise V- oder Deltaform. Die an beiden Enden angebrachten Abschlussschienen sind für die einfache Montage und für das Anbringen von Zubehör mit einer T-Nut ausgestattet. Dank gekapselter PTC Heizelemente besitzt die HRP Serie eine höhere Widerstandsfähigkeit gegen Feuchtigkeit und Schmutz. Mit isolierten Heizregistern können somit weitaus höhere Anforderungen realisiert werden, was ihren Einsatzbereich deutlich vergrößert - von Bahnapplikationen bis hin zur Gebäudeklimatisierung.

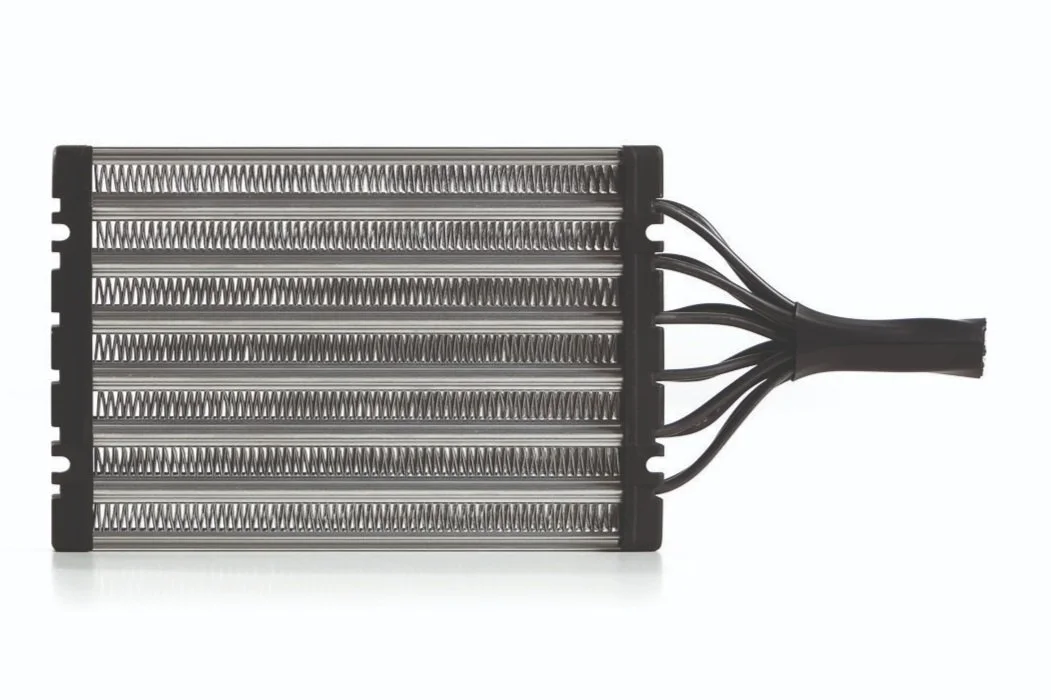

Isolierte Heizregister gibt es in verschiedenen Varianten mit Leistungen bis zu knapp 3kW. Sie sind in drei Standardgrößen (S, M, L) mit wahlweise V- oder Delta-Rippe erhältlich. Die HRPs mit Delta-Rippe erzielen bei minimal reduzierter Leistung einen wesentlich geringeren Druckverlust und sind besonders geeignet für hohe Luftvolumenströme oder leistungsschwächere Lüfter. Isolierte Heizregister können bei einer Spannung von 115V ODER 230V problemlos betrieben werden. Optional kann ein seitlicher Kunststoffrahmen mit integrierten Anschraubpunkten zur thermischen Isolation und einfachen Montage angebracht werden.
PTC Heizregister bringen alle Vorteile der PTC Heiztechnologie mit sich. Dank PTC Effekt passen die Heizelemente ihre Leistung dynamisch an, ohne dass sie eine maximale Temperatur überschreiten. Hohe Betriebssicherheit und Energieeffizienz zugleich, ganz ohne zusätzliche Schaltelemente.
FEATURES
Leistung bis zu 3kW pro Heizelement
Geeignet für eine Spannung von 115V oder 230V, AC oder DC
Regelung des Heizelements über PWM möglich (bitte Benutzerhinweise beachten)
Weitere Spannungen auf Anfrage (z.B. 460V)
Elektrisch isolierte, gekapselte Heizelemente
Abschlusschiene mit Nut 4,5mm
Homogene Belastung bei dreiphasigem Anschluss
Erhältlich in den Standardgrößen S, M, L mit V- oder Delta-Rippe
Optional: Seitlicher Kunststoffrahmen mit integrierten Anschraubpunkten und thermischer Isolation, Befestigungsschlitten, gekapselte Temperaturbegrenzer
Technische Daten
230V Version
| Isolierte Heizregister HRP | HRP S | HRP M | HRP L | HRP S | HRP M | HRP L |
|---|---|---|---|---|---|---|
| Rippenform | Delta | V | ||||
| Betriebsspannung AC/DC (V) | 230 | 230 | ||||
| Heizleistung 230V bei 20°C & 300m³/h (W) | 790 | 1230 | 1550 | 1110 | 2000 | 2570 |
| Max. Einschaltstrom 230V (A) | 7 | 14 | 18 | 6 | 12 | 19 |
| Differenzdruck bei 20°C, 200m³/h (Pa) | 56 | 26 | 16 | 237 | 127 | 72 |
| Länge Heizregister ohne Rahmen (mm) | 99,6 | 153,6 | 210 | 99,6 | 153,6 | 210 |
| Länge Heizregister mit Rahmen (mm) | 120,6 | 174,6 | 231 | 120,6 | 174,6 | 231 |
| Breite (mm) | 116 | 116 | ||||
| Heizkreise (Stck) | 6 | 6 | ||||
| Litzenlänge ohne Rahmen (mm) | 170 | 170 | ||||
| Litzenlänge mit Rahmen (mm) | 160 | 160 | ||||
115V Version
| Isolierte Heizregister HRP | HRP S | HRP M | HRP L | HRP S | HRP M | HRP L |
|---|---|---|---|---|---|---|
| Rippenform | Delta | V | ||||
| Betriebsspannung AC/DC (V) | 115 | 115 | ||||
| Heizleistung 115V bei 20°C & 300m³/h (W) | 840 | 1360 | 1610 | 1080 | 1920 | 2500 |
| Max. Einschaltstrom 115V (A) | 12 | 24 | 39 | 12 | 24 | 39 |
| Differenzdruck bei 20°C, 200m³/h (Pa) | 56 | 26 | 16 | 237 | 127 | 72 |
| Länge Heizregister ohne Rahmen (mm) | 99,6 | 153,6 | 210 | 99,6 | 153,6 | 210 |
| Länge Heizregister mit Rahmen (mm) | 120,6 | 174,6 | 231 | 120,6 | 174,6 | 231 |
| Breite (mm) | 116 | 116 | ||||
| Heizkreise (Stck) | 6 | 6 | ||||
| Litzenlänge ohne Rahmen (mm) | 170 | 170 | ||||
| Litzenlänge mit Rahmen (mm) | 160 | 160 | ||||
WEITERE LÖSUNGEN
Sie haben nichts passendes gefunden? Kundenspezifische Lösungen sind unsere Kernkompetenz. Mehr dazu
Zubehör
Anschraubpunkte integriert in Rahmen
Optionaler seitlicher Rahmen; Temperaturbegrenzer Clip (geeignet für Rahmen)
T-Nut, Befestigungsschlitten mit Anschraubpunkt
Befestigungsschlitten mit Temperaturbegrenzer
Temperaturbegrenzer Signalgeber (geeignet für Rahmen und Schlitten)
Anwendungsfelder
Isolierte PTC Heizregister der Serie HRP kommen in den Branchen Bahn, Sonderfahrzeuge und Gebäudeklimatisierung häufig zum Einsatz. Die flexibel einsetzbaren Heizer übernehmen dabei die verschiedensten Funktionen:
Heizung für Bahnapplikationen, Kabinenbeheizung für Sonderfahrzeuge, Cockpit Heizer, Schaltschrankheizung, Lufttrockner- & Entfeuchter, Vor- oder Nachheizer für Gebäudeklimatisierungen und Ventilationssysteme mit Wärmerückgewinnung (Niedrigenergiehäuser), uvm.
Es handelt sich hierbei um Produkte basierend auf einem Baukastensystem, die für viele Anwendungsfelder geeignet sind. Der genaue Einsatzzweck sollte vorab immer mit dem Vertrieb abgestimmt werden – gerne beraten wir Sie individuell!
